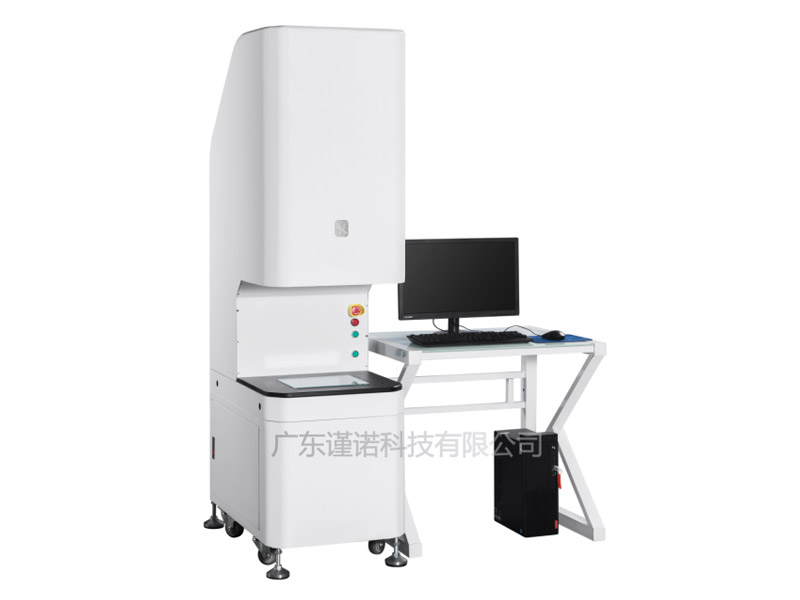

一鍵式影像測量儀的核心硬件是由上下光源、高像素CCD相機、大視角大景深遠心鏡頭及固定載物臺組成，結構相對簡單。一鍵式影像測量儀又被稱作影像測量標尺、閃測影像尺寸測量儀，是一種新型影像測量技術的代表。下面小編帶大家了解關于一鍵式影像的測量儀功能以及優缺點的內容，歡迎閱讀！

一鍵式影像的測量儀功能：

　　簡單的結構特性決定了一鍵式影像測量儀的有限的測量功能。其功能如下：

　　1、繪圖，按照預先編訂的繪制出產品的輪廓鳥瞰圖，

　　2、測量以載物臺為基準的二維平面幾何元素：點、線、圓、圓弧、R角等基本元素的尺寸及它們的幾何尺寸關系，并自動對這些尺寸的公差做出評價。

　　3、將繪制出的鳥瞰圖保存的CAD格式的圖紙。

　　4、自動保存和輸出測量的尺寸及公差評價的報表。

一鍵式影像測量儀的優缺點：

　　優點：

　　(1).測量速度極快，可在2-5秒內完成100個以內尺寸的繪圖、測量和公差評估，效率是傳統二次元影像測量儀的數十倍。

　　(2). 避免了因測量行程增大而受到影響阿貝誤差。重復測量精度高，解決了同一個產品反復測量數據一致性 差的現象。

　　(3).儀器結構簡單，不需要位移尺光柵尺，在測量過程中也不需要移動工作臺，所以儀器的穩定性很好。

　　(4). 因為精度尺是CCD相機的像素點，而且像素點不會隨著時間的推移而變化，也不會受到溫度和濕度的影響，所以儀器可以通過軟件自動校準測量精度。

　　缺點：

　　(1).測量的量程范圍較小，它的測量量程在保證高精度的情況下不大于130毫米。

　　(2).測量功能比較窄，僅適合平面基本幾何尺寸的測量和公差的評價。

　　(3).對產品要求比較高，對于產品輪廓不光滑、不精細的產品測量的誤差比較大。價格比較昂貴。

感謝閱讀，以上就是對一鍵式影像的測量儀功能以及優缺點的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關一鍵式測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
