一：設備介紹。

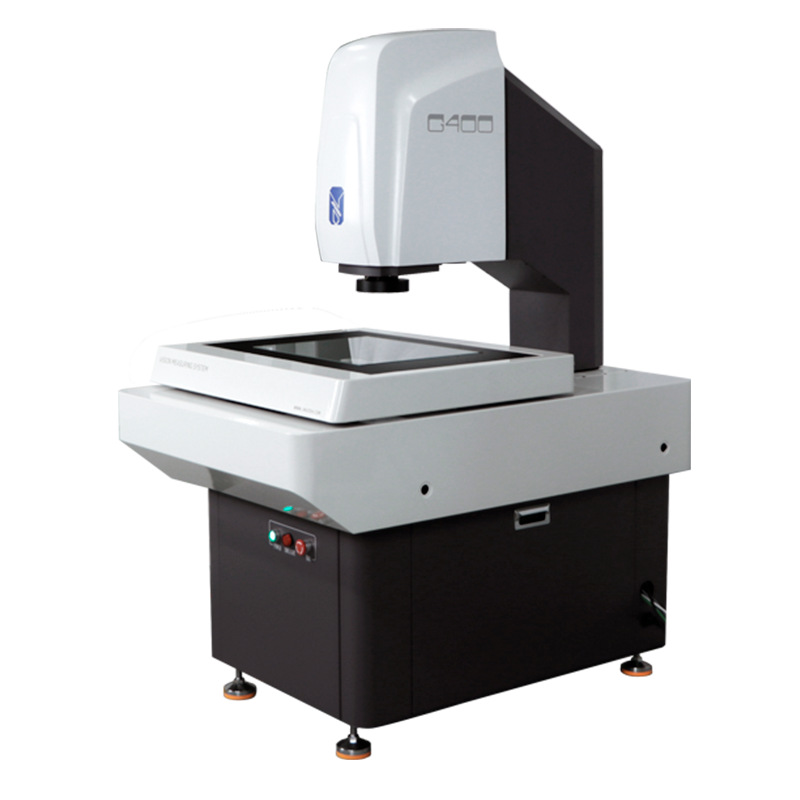

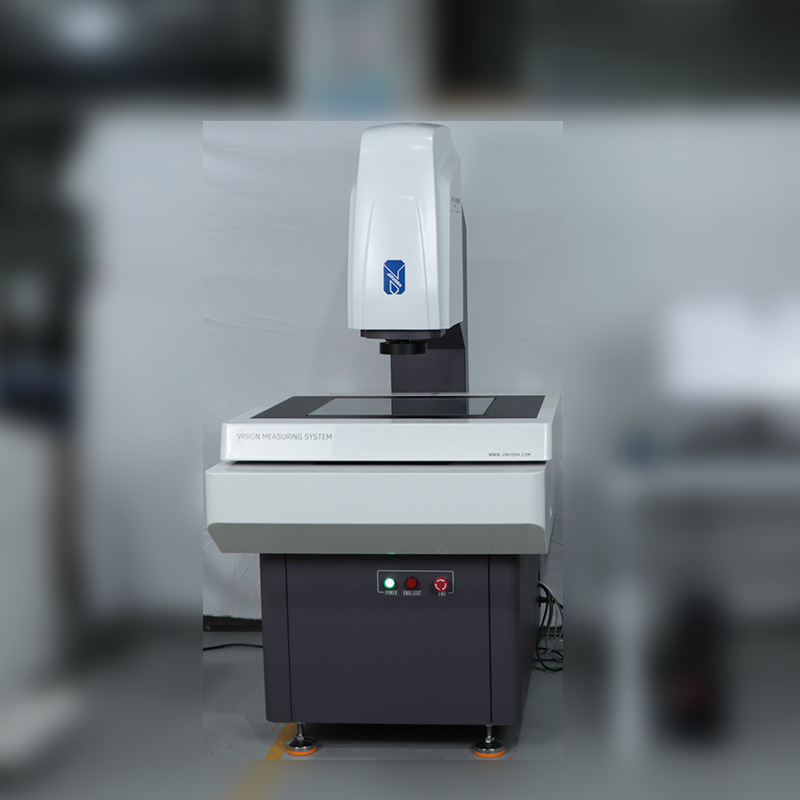

　　CNC自動二次元影像儀4030是在數字化影像測量儀基礎上發展起來的人工智能型現代光學非接觸測量儀器。全自動影像測量儀它承續了數字化儀器優異的運動精度與運動操控性能，融合機器軟件的設計靈性，屬于當今前沿光學尺寸檢測設備。

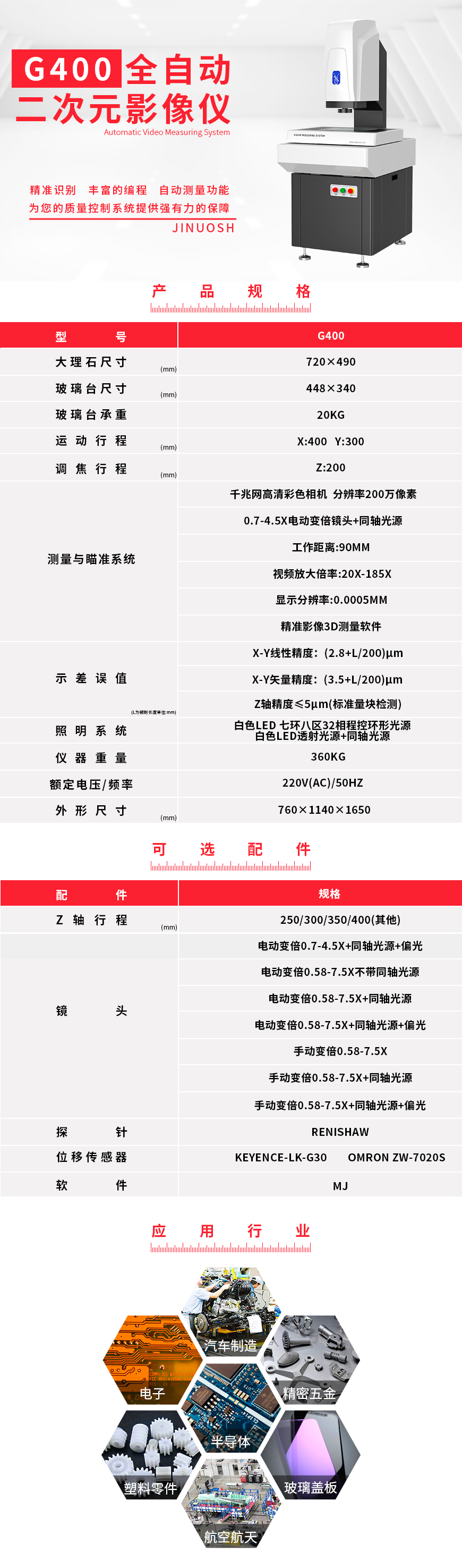

　　二：CNC自動二次元影像儀4030配置表如下。

　　三：CNC自動二次元影像儀4030產品特點如下。

　　硬件特點：

　　1、一體式工作機，穩重大氣，安全性高、可靠性強，擁有外觀及結構設計雙重專利，仿造必究。

　　2、大理石材質底座、穩定性好，結構剛性強。

　　3、0.0001mm高精度光柵尺；采用雙層工作臺結構,降低機械裝配誤差，精密線性滑軌，充分保證X、Y、Z三軸的行走直線精度及X-Y平面的行走平面精度。

　　4、結構專利技術，工作臺調整方便X、Y向的垂直度誤差接近至0.003mm，不需要做角度補償就能達到很高的測量精度；大理石立柱垂直度高并經過裝配時的“一對一”修配，保證Z軸的任一方與X-Y平面的垂直度誤差絕對值≤0.001um/10mm。

　　5、整機封套式設計，包裹性強，僅上層工作臺在移動，工作時安全性高，操作方便更符合人體工學原理。

　　6、精密滾珠螺桿傳動，伺服電機及驅動器，配自主研發的全閉環運動控制器能實現完美的的直線差補功能，X、Y可同時到達目標位置快速精準定位。運動平穩、噪音低、響應快。

　　7、工作臺玻璃經光學研磨平面度小于15um ，Z軸經特殊調校，保證Z軸行程與工作臺玻璃的垂直度，配合軟件先進的補償算法，確保臺階工件的測量精度。

　　8、光源：LED四環八區表面環光+底部平行背光，可編程控制，能提供多種照明組合方式，滿足不同的照明需求。

　　9、可選配同軸導航鏡頭選配，視野達40mm,可快速查找當前測量位置，讓測量工作更加方便快捷。

　　軟件（3Ｄ）特點：

　　1、多種輸出格式選擇，DXF. WORD. EXCEL等，CAD圖檔導入對比。

　　2、豐富的幾何測量功能，包括繪圖、標注、編輯、測量等操作面板，提供了點、線、圓、弧、橢圓、槽、矩形、環、曲線等的測量及繪制；可直接測量計算直線度、圓度、位置度、輪廓度、平行度、傾斜度、垂直度、同心度、對稱度、曲線的輪廓度、曲面的輪廓度等形位公差。

　　3、根據報表數據可以直接進行SPC數據分析，自動計算Ca,Cp,Cpk,Max,Min,Range,Avg,Std等關鍵參數。

　　4、自動輸出公差并能以顏色、聲音、標識報警，最特別的是可進行產品適時尺寸跟蹤。

　　5、在影像測量行業首次引入了亞像素測量功能，對測量者沒有任何專業要求，極大的提升了測量效率。

　　6、快速精準的影像對焦功能。一次對焦動作，最快可以1秒完成。

　　7、自定義報表功能，可根據客戶要求輸出報表格式，亦可按客戶要求輸出到EXCEL中指定的位置，并在EXCEL中自動計算CPK,CP，最大值、最小值等；測量數據可以等距、多列、多行自定義排放。

　　8、自帶計算器功能，可計算各種復雜公式，并自動輸出結果至報表。

　　9、國內首創，產生平面度3D或2D圖形報表，通過不同顏色來表達平面上的點的分布狀況。

　　11、修改編輯及查看尋邊狀況 ：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等?？梢圆榭粗皽y量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況。

　　12、重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素數據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素數據也會重新刷新)。強大的拍照和圖片拼接功能，可實現虛擬測量。

　　13、軟件可以建立多重工件座標系，并且可以在多個不同的Z軸平面上建立不同的Z軸座標系，測量的數據可以在哪 一個座標系下測量的就顯示那個座標系下的數據，也可以只顯示當前座標系下的數據。

　　四：CNC自動二次元影像儀4030環境要求如下。

　　五：售后服如下。

　　技術培訓:

　　1.目的與要求：旨在對測量機系統操作人員提供系統使用和坐標測量技術基本培訓。參加該培訓人員要求具備計量基礎知識、計算機應用知識特別是AUTOCAD知識尤佳。　

　　2.時間：與客戶約定具體培訓時間。

　　3.地點：客戶現場。

　　4.參加人：客戶品質部主管及測試相關人員共3-5人。

　　保修與維護:

　　1.我司向客戶提供優良的電話和網上技術咨詢服務，協助客戶解決測量過程中遇到的各種問題。

　　2.在客戶按我司提供的說明書正常使用情況下，自貨物簽收玖拾日內產品有質量問題（不包括客戶自行拆卸和損壞），我司免費退換。從客戶驗收合格之日起，我司負責免費保修12個月，終身維護。
