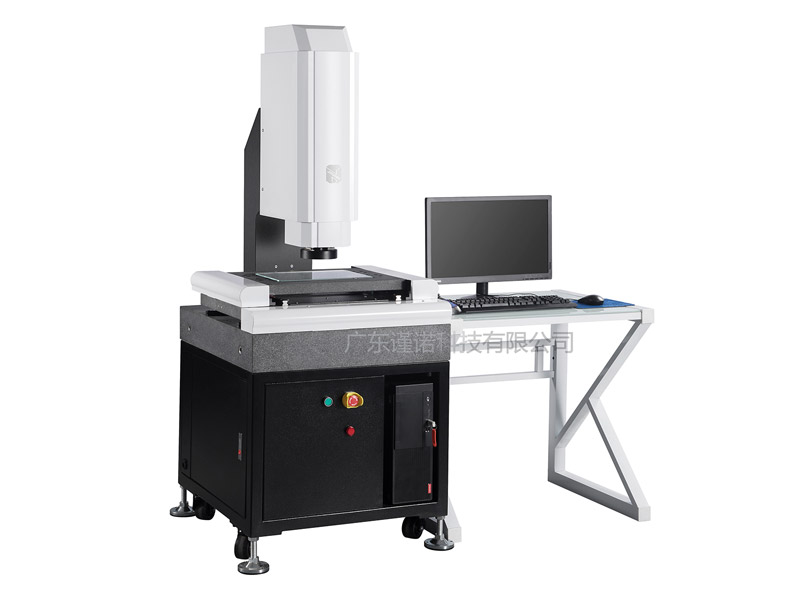

平時大家說的影像儀，二次元投影儀，二次元影像儀，二次元測量儀都是指的是影像儀，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。下面小編分享關于影像儀有什么作用？有哪些使用須知？的內容，歡迎閱讀！

影像儀有什么作用?

　　影像儀即垂直型投影機，它是利用光學原理將工件的輪廓經各種透鏡及反射鏡投影，并放大成各種倍數后，先投影到半透明的投影幕上，再配合各種標準圖片，作非接觸式的測量。

　　影像測量儀按其投射路徑可分為垂直型投影機、落地型投影機和水平型投影機。投影機與燈泡通電后，光線經過濾熱鏡片、透鏡組、工作臺平板、反射鏡、投影幕等，將工件輪廓或表面經放大后并投影至半透明的投影幕上。通常，必須調整工件與投影透鏡間至適當?shù)慕咕嗑嚯x，使投影幕至最清楚的狀況，以確保工件測量的準確性影像儀的構造，可由三個不同測量系統而有不同構造。測量工件則可用輪廓照明或表面反射照明。附件包括回轉式裝物臺、分厘頭、顯示器、中心頂架、各種倍率的透鏡、投影幕、標準圖片、玻璃尺和照相設備等。

　　影像測量儀還有放大作用可應用于，可作長度、角度、形狀、表面等檢驗工作。屬非接觸式、二次元測量， 尤其適合彈性、脆性材料的測量。除可利用照相、二次元坐標處理機、數字顯示器、光眼讀取數據或自動尋邊器、打印機等接口設備，并可用與計算機聯機以達迅速、確實及統計分析等優點。并被廣泛應用于大型鈑金件、背光板、絕緣材料、面版、邊框行業、塑膠制品、五金、模具、手機外殼、電子、銘牌、陶瓷、絕緣材料、醫療器械等領域，實現了大批量快速檢測。

　　影像儀可以測量二維的點，線，園，狐，角度，不需要手動擺正，只需要你把產品直接放置在玻璃臺面上，就可以測量，大大節約了我們測量時間。

影像儀的使用須知：

　　影像儀在使用過程中，要注意以下事項：

　?。?）工件吊裝前，要將探針退回原點，為吊裝位置預留較大的空間；工件吊裝要平穩，不可撞擊影像測量儀任何構件。

　?。?）正確安裝零件，安裝前確保符合零件與測量機的等溫要求。

　?。?）建立正確的坐標系，保證所建的坐標系符合圖紙的要求，才能確保所測數據準確。

　　（4）當編好程序自動運行時，要防止探針與工件的干涉，故需注意要增加拐點。

　?。?）對于一些大型較重的模具、檢具，測量結束后應及時吊下工作臺，以避免影像測量儀工作臺長時間處于承載狀態。

　　感謝閱讀，以上就是對影像儀有什么作用？有哪些使用須知？的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
