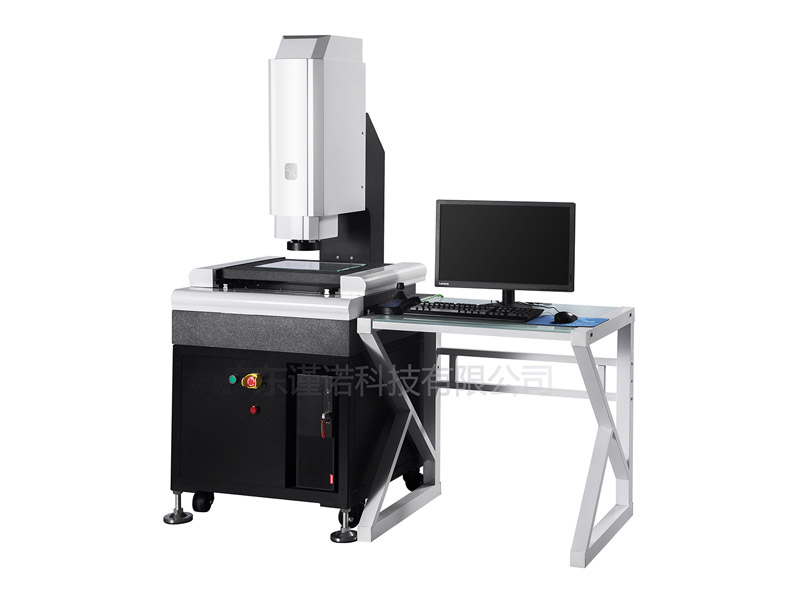

2.5次元影像測量儀能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制?？蓪y量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL中，進行統計分析，可劃出簡單的 Xbar-S管制圖，求出Ca,等各種參數，下面小編分享關于2.5次元影像測量儀的特點以及測量功能的內容，歡迎閱讀！

2.5次元影像測量儀的特點：

　　1、裝配2個可調的光源系統，不僅觀測到工件輪廓，而且，對于不透明的工件的表面形狀也可以測量。

　　2、使用冷光源系統，可以避免容易變形的工件在測量是因為熱而變形所產生的誤差。

　　3、工件可以隨意放置。

　　4、儀器操作容易掌握。

　　5、測量方便，只需要用鼠標操作。

　　Z軸方向加探針傳感器后可以做2.5D的測量。

2.5次元影像測量儀的測量功能：

　　1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

　　2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

　　3、座標平移和座標擺正，提高測量效率；

　　4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；

　　5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；

　　6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；

　　7、多種語言界面切換；

　　8、記錄用戶程序、編輯指令、教導執行

　　9、大地圖導航功能、刀模具專用立體旋轉燈、3 D掃描系統、快速自動對焦、自動變倍鏡頭。

　　10、可選購接觸式探針測量,用于接觸式測量不規則的產品,如橢圓、弧度 、平面度等尺寸;

　　11、此外，影像測量儀還可以檢測圓形物體的圓度、直線度、以及弧度

　　12、在影像儀下繪制的圖像，可以直接保存為dxf文件，該文件可以在autocad軟件中直接打開！或者是導入到三維軟件中

　　13、影像測量儀若是在加了探針的情況下，還可以直接用探針打點然后導入到逆向工程軟件做進一步處理！軟件可以自由實現探針/影像 相互轉換!

　　14、平面度檢測（可通過激光測頭來檢測產品平面度，推薦使用“七海光電”平面度檢測激光測頭）

　　15.所有測量結果均可輸出至通用的辦公軟件，如EXCEL，WORD等格式，方便用戶保存，編制質量檢查報告，或作進一步的處理

　　感謝閱讀，以上就是對2.5次元影像測量儀的特點以及測量功能的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關2.5次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
