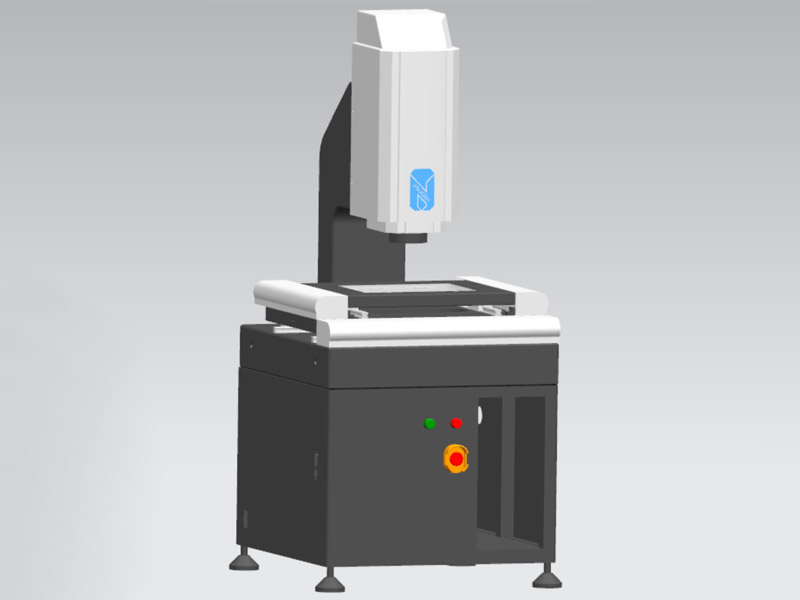

三次元影像測量儀,是用于測量三維幾何尺寸和形位公差的高精度測量儀器它克服了傳統投影儀和二維影像測量的不足，是集光學、機械、電子、計算機圖像處理技術于一體的高精度、高效率、高可靠性.的測量儀器?？筛咝У貦z測各種復雜精密零部件的輪廓和表面形狀尺寸、角度及位置，全自動地進行微觀檢測與質量控制。下面分享三次元光學測量儀的優點以及結構形式的內容，歡迎閱讀！

三次元光學測量儀的優點：

　　自動測量過程中優異的圖像識別能力使自動測量成為可能。批量產品數百個數據可以實現自動測量和自動輸出結果，改變傳統的手動測量方法，使自動測量重復控制在微米級，大大提高檢測水平，促進制造質量的提高。

　　可配備激光、探針、轉臺等傳感器，實現坐標系下多傳感器的綜合應用，提供復雜測量問題的解決方案。

　　冷光源系統的使用可以避免容易變形的工件因熱變通而產生的誤差，避免接觸引起的變形。

　　工件可以隨意放置，無需糾正。精確測量不受零件表面紋理和材料影響的高度方向，實現真正的非接觸式3D測量，使精細零件成為測量高度、平面度和空間角度的可能性，測量精度和可靠性高。

三次元測量儀的結構形式：

　　1、活動橋式：一鍵式測量儀活動橋式，常用的三坐標的結構，Z軸為主軸在垂直方向移動，廂形架導引主軸沿水平梁在X方向移動，此水平梁垂直Y軸且被兩支柱支撐于兩端，梁與支柱形成“橋架”，橋架沿著兩個在水平面上相互垂直的X和Y軸的導槽并沿著這個兩方向移動。因為梁的兩端被支柱支撐，所以可得到小的撓度，且比懸臂式有較高的精度。

　　2、固定橋式：固定橋式，Z軸為主軸，垂直方向移動，廂形框架引導主軸沿垂直Z軸的水平橫梁左右移動。橋架（柱）固定在機器本體上，測量臺沿水平導軌向Y軸移動。每個軸由電機驅動，以確保位置精度。型號不適合手動操作。

　　3、懸臂式：懸臂式，Z軸為主軸，垂直方向移動。廂形框架引導主軸沿垂直軸水平懸臂梁在X軸方向移動，懸臂梁沿水平面導槽在Y軸方向移動。這種類型在三側開放，易于安裝和拆卸工件，工件可以伸出臺面容納較大的工件，但由于懸臂會導致精度低。這種類型在早期很流行，現在并不普遍。

　　4、柱式:柱式，Z軸為主軸垂直移動，柱上有軸導槽，柱固定在測量儀本體上。測量時，測量臺沿XY軸水平移動。

　　5、水平臂式：水平臂式，這種測量臺是固定的。架支撐水平臂沿垂直柱垂直（軸）方向移動，XY軸沿各自導槽移動，適用于大型工件的測量。

　　6、雙水平臂式：這種結構與水平臂式相同，但測量臂有兩種，適用于體積大、測量范圍大的工件。

　　感謝閱讀，以上就是對三次元光學測量儀的優點以及結構形式的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關三次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
