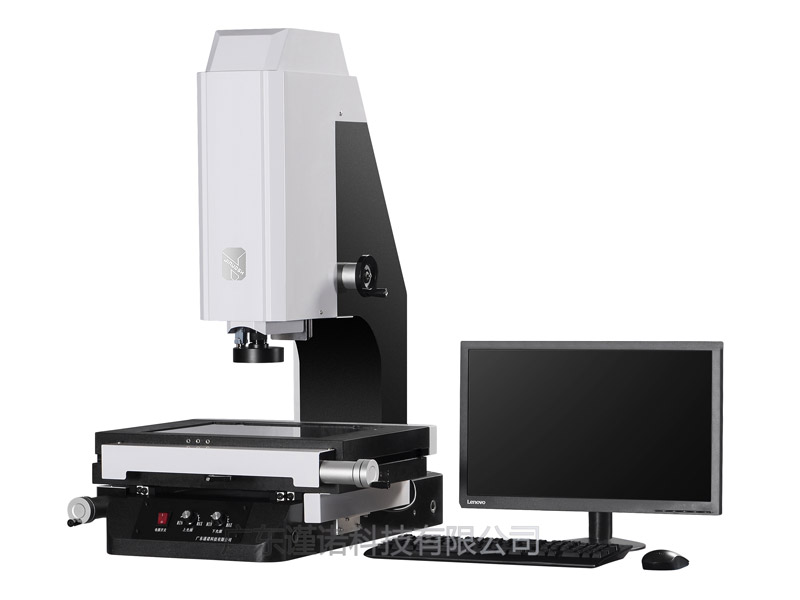

2.5次元測量?jī)x是在二次元影像測量?jī)x基礎上的升級版本。常規的二次元測量?jī)x都是對二維平面尺寸的產品進行量測，但單獨二維平面尺寸的測量已無法滿足不少用戶在日常工業中的產品測量要求，而廣東微米2.5次元測量?jī)x可對產品臺階、深度進行量測，滿足2.5d測量需求。下面小編分享2.5次元影像測量?jī)x的測量功能以及角度測量的方法的內容，歡迎閱讀！

2.5次元影像測量?jī)x的測量功能：

　　1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

　　2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

　　3、座標平移和座標擺正，提高測量效率；

　　4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；

　　5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；

　　6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；

　　7、多種語言界面切換；

　　8、記錄用戶程序、編輯指令、教導執行

　　9、大地圖導航功能、刀模具專用立體旋轉燈、3 D掃描系統、快速自動對焦、自動變倍鏡頭。

　　10、可選購接觸式探針測量,用于接觸式測量不規則的產品,如橢圓、弧度 、平面度等尺寸;

　　11、此外，影像測量?jī)x還可以檢測圓形物體的圓度、直線度、以及弧度

　　12、在影像儀下繪制的圖像，可以直接保存為dxf文件，該文件可以在autocad軟件中直接打開！或者是導入到三維軟件中

　　13、影像測量?jī)x若是在加了探針的情況下，還可以直接用探針打點然后導入到逆向工程軟件做進一步處理！軟件可以自由實現探針/影像 相互轉換!

　　14、平面度檢測（可通過激光測頭來檢測產品平面度，推薦使用“七海光電”平面度檢測激光測頭）

　　15.所有測量結果均可輸出至通用的辦公軟件，如EXCEL，WORD等格式，方便用戶保存，編制質量檢查報告，或作進一步的處理。

2.5次元測量?jī)x的角度測量的方法：

　　1、切線法，切線法是人工旋轉屏幕上或者鏡頭內刻線，分別對準工件兩條邊線，通過編碼器或者圓光柵計數來測量角度的方法。這種方法又分為兩種，投影切線法，如投影儀，工具測量顯微鏡等。

　　2、采點計算法。采點計算法所有的幾何元素都是有點組成的，包括基本元素直線，曲線和圓弧。二維平面角度由基本幾何元素兩條直線組成，直線由無數的點組成。所以角度測量準確與否，采點是關鍵的。

　　感謝閱讀，以上就是對2.5次元影像測量?jī)x的測量功能以及角度測量的方法的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關2.5次元測量?jī)x的詳細事宜，歡迎致電詳詢，竭誠為您服務。
