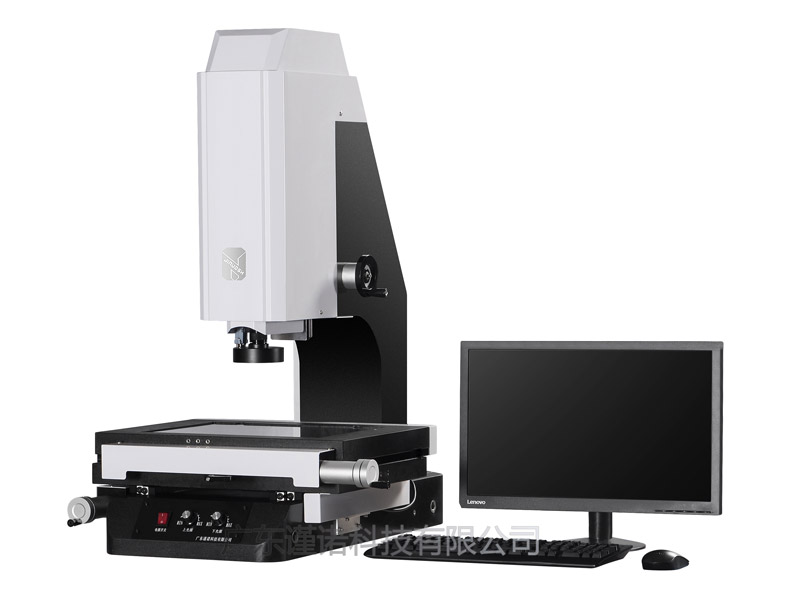

全自動二次元影像測量儀又稱：二次元，又名精密影像式測繪儀，是在數顯投影儀的基礎上的一次質的飛躍，是投影儀的升級換代版，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。下面小編和大家分享二次元影像測量儀的特點以及測量階段的內容，歡迎閱讀！

二次元影像測量儀的特點：

　　1.可自動編程，全自動檢測。

　　2.X軸采用花崗巖梁，確保機構不變形，梁中間不下垂。

　　3.X軸直線導軌采用上置設計，符合導軌受力原理，精度高，運行穩定。

　　4.X軸花崗巖背面采用厚鋼板獨特鎖緊，增強X軸韌性，保證梁不斷裂。

　　5.Y軸獨特的硬封閉環設計，柱底采用鋼板連接，為梁。柱子形成一個整體，以確保機構不會變形。

　　6.Y軸中間傳動，X軸硬閉環結構，保證運行時不會出現左右擺動或甩尾的物理現象，提高精度。

　　7.Z軸采用交叉導軌，采用滾珠絲桿傳動，運行穩定，保證精度。

二次元影像測量儀的測量階段：

　　1.聚焦階段。

　　(1)在計算機上選擇一個測量范圍，它是一個二維平面，包括工作臺上被測件的投影面。

　　(2)計算機首先將信號傳輸?shù)絑軸驅動軸，啟動Z軸步進電機，驅動固定在Z方向滑塊上的燈罩中的攝像頭上下移動對焦。同時，傳感結構中的區域傳感器將檢測到的被測部件的高度反饋給計算機，以確定相機鏡頭到被測部件高點的距離，也稱為有效距離。完成對焦的相機焦距。當相機鏡頭位置信號被送回計算機保存時。

　　2.拍攝階段。

　　（1）計算機將信號傳輸?shù)絏.Y傳動軸系統，啟動X.Y軸步進電機，驅動相機鏡頭在水平面上移動到測量范圍的起始位置，然后根據計算機生成的運動軌跡移動到測量范圍的下一個位置。

　?。?）每次移動某個位置時，攝像系統必須根據設定的圖像數量拍攝圖像。攝像系統從64×48mm范圍內提取圖像，并保存在計算機中。

　　3.拼接階段。

　　每次計算機拍攝圖像時，根據相機鏡頭的位置和運動路徑將所有圖像拼接起來，生成一個封閉的整體圖像。

　　4.計算階段。

　　在生成的整體圖中取點，計算圖像的邊緣，得到被測對象的外部尺寸，并計算閉合圖上相應點的相對位置關系。所有計算結果根據需要存儲為當前標稱值，或可與預輸入的標稱值進行比較，并以數字和圖形的形式輸出。

　　感謝閱讀，以上就是對二次元影像測量儀的特點以及測量階段的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關全自動二次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
