金相顯微鏡是一種精密的光學儀器，使用時要求細心謹慎。在使用金相顯微鏡工作之前首先要熟悉其構造特征以及各個主要部件的相互位置和作用，然后按照金相顯微鏡的使用規程進行操作。下面小編要給大家介紹關于金相顯微鏡的結構以及參數的內容，歡迎閱讀！
金相顯微鏡的結構：
光學金相顯微鏡的結構一般包括放大系統、光路系統和機械系統三個部分，其中放大系統是顯微鏡的重要部分。目前，主要是計算機型金相顯微鏡，是完美結合光學顯微鏡技術、光電轉換技術、計算機圖像處理技術開發的高科技產品，能夠在計算機上輕松觀察金相圖像，分析金相圖像，評價等，輸出圖像。

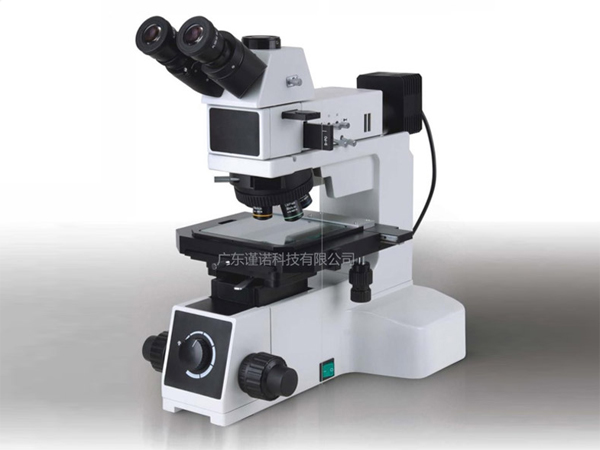

金相顯微鏡是用可見光作為照明源的一種顯微鏡。分立式和臥式, [光學顯微鏡 a 立式顯微鏡 b 臥式顯微鏡]。它們都包括光學放大、照明和機械三個系統。
照明方式金相顯微鏡與生物顯微鏡不同，它不是用透射光,而是采用反射光成像,因而必須有一套特殊的附加照明系統，也就是垂直照明裝置。1872年蘭（V.vonLang）創造出這種裝置,并制成了第一臺金相顯微鏡。原始的金相顯微鏡只有明場照明，以后發展用斜光照明以提高某些組織的襯度。
金相顯微鏡的參數：
值孔徑：
數值孔徑是金相顯微鏡和聚光鏡的主要技術參數。數值孔徑簡寫NA是判斷兩者(尤其是物鏡)性能的重要標志。其值分別標記在物鏡和聚光鏡的外殼上。
數值孔徑是物鏡前透鏡與被檢物體之間介質折射率和孔徑角的正弦之乘積。公式如下:NA=nsinu/2。
分辨率：
金相顯微鏡的分辨率是指兩個物點之間的Z小間距，可以被顯微鏡清楚地區分，也稱為識別率。其計算公式為σ=ω/NA，型號中的σ為Z小分辨率距離；ω為光的波長；NA為物鏡的值孔徑?？梢娢镧R的分辨率由物鏡的NA值和照明光源的波長決定。NA值越大，照明光的波長越短，σ值越小，分辨率越高。
放大率和有效放大率：
由于物鏡和目鏡的兩次放大，金相顯微鏡的總放大率應為物鏡放大率β和目鏡放大率γ1的乘積：γ=βγ1。顯然，與放大鏡相比，金相顯微鏡的放大率要高得多，通過更換不同放大率的物鏡和目鏡，可以方便地改變顯微鏡的放大率。
焦深：
焦深是焦點深度的縮寫，即使用金相顯微鏡時，當焦點對準某個物體時，不僅可以清楚地看到點平面上的每個點，還可以清楚地看到該平面上下一定厚度內的焦深。這在視頻顯微鏡中尤為重要。
視場直徑：
觀察金相顯微鏡時，明亮的圓形范圍稱為視場，其大小由目鏡中的視場光闌決定。視場直徑又稱視場寬度，是指在顯微鏡下看到的圓形視場中能夠容納被檢物體的實際范圍。視場直徑越大，觀察越方便。
覆蓋差：
金相顯微鏡的光學系統還包括覆蓋玻璃。由于覆蓋玻璃的厚度不標準，光從覆蓋玻璃進入空氣折射后的光路發生了變化，從而產生了差異，即覆蓋差。覆蓋差影響金相顯微鏡的成響質量。
工作距離：
工作距離又稱物理距離，是指物鏡前透鏡表面與被檢物體之間的距離。在鏡檢過程中，被檢物體應在物鏡的兩倍至兩倍焦距之間。因此，它和焦距是兩個概念。通常所說的焦距實際上是金相顯微鏡的工作距離調整。
感謝閱讀，以上就是對金相顯微鏡的結構以及參數的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關金相顯微鏡的詳細事宜，歡迎致電詳詢，竭誠為您服務。
