怎樣校正二次元測量儀器

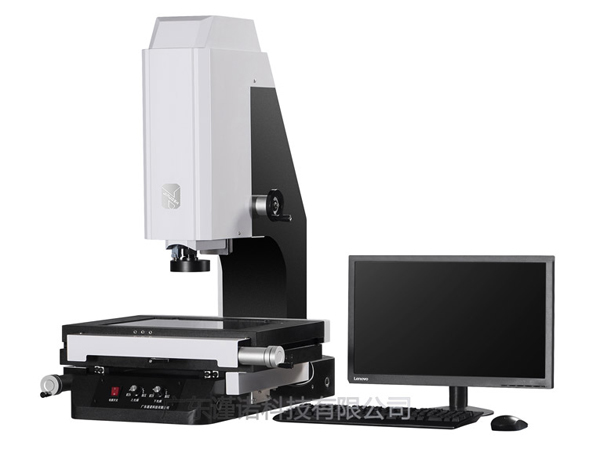

　　二次元測量儀器是影像儀的另一個別名。影像測量儀是由機械設備主體、尺標系統、影像探測系統、驅動控制系統和測量軟件等部分構成的測量儀器。以往二次元測量儀的校準是一件十分不便的事情，精密度的補償需要生產廠家的專業技術人員來進行調校，沒法達到客戶現場儀器校正與修正。

　　外型及功能檢測主要包含：查驗儀器設備外型有沒有受損的、撞擊及變形、軌道移動是不是順暢、查驗軟件運行是不是正常。

　　X軸示值誤差校準：將標準量塊置放在測量臺子上，并使量塊的長度基準點和影像儀的視頻十字線X軸完全水平。移動影像測量儀X軸，用視頻十字線選擇量塊便于做為測量基準邊后，清零X、Y軸。移動影像測量儀X軸，使視頻十字線和影像測量儀另一側重疊，這時X軸顯示值為校檢指示值，量塊標示值為校檢指標值。

　　Y軸示值誤差校檢：將標準量塊置放在測量臺子上，并使量塊的長度基準點和影像儀的視頻十字線Y軸完全水平。移動影像測量儀Y軸，用視頻十字線選擇量塊一邊做為測量基準邊后，清零X、Y軸。移動影像測量儀Y軸，使視頻十字線和影像測量儀另一側重疊，這時Y軸顯示值為校檢指示值，量塊標示值為校驗指標值。(校檢誤差=校檢指示值-校檢指標值)

　　以上所講解的就是有關于怎樣校正二次元測量儀器的相關內容，希望能夠?qū)δ兴鶐椭?，如果您還想了解更多關于二次元測量儀器的信息，可以咨詢在線客服，我們將竭誠為您服務。
