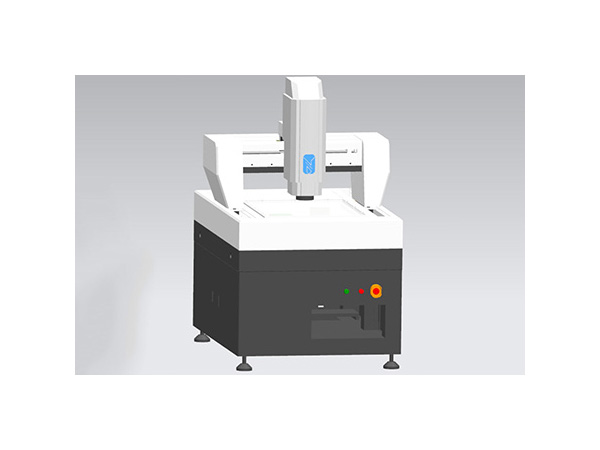

今天就來為大家講解一下二次元影像儀的常見問題及解決方法。

　　一、二次元影像儀的窗口屏幕出現藍色屏幕：

　　可能是影像線沒插好；CCD圖像傳感器可能未供電；控制盒的電源可能未打開等?；蛭凑_設置視頻輸入信號模式。CCD是能將光學圖像轉換成數字信號的半導體器件。

　　二、二次元影像儀的窗口與工作臺的移動方向相反：可將CCD的影像儀裝反180度。

　　三、在自動測量圓時，為什么要顯示橢圓或兩條直線：可能有幾個原因：X,Y軸光學尺讀數和讀數方向可能有誤；補償檔有問題；讀數卡可能不正常；以及線性校正有誤。

　　四、影像測量?jī)x拍照面積小，有沒有實際意義？

　　疊相技術，每張照片占用計算機內存大，處理速度會減慢，拍照的主要目的是為了反映物體的局部特征，或者可以適當改變鏡頭的視野范圍，以擴大拍攝范圍。當前使用的透鏡其圖像放大倍數在28-180倍之間，其圖像面積代表的是物體的尺寸分別是9mm×7mm和1.4mm×1.1mm。

　　五、光放大和影像放大，它們有什么不同？

　　光放大是CCD圖像傳感器通過目鏡對目標物進行放大。影像放大就是圖象和物體實際放大的倍數。兩者的區別在于放大的方式不同，前者通過光學鏡頭結構實現無失真的放大；后一種方法是利用CCD圖像傳感器中的處理器，增加圖像中的每一個像素的面積，從而達到放大的目的，只屬于圖像放大處理的范圍。

　　六、二次元影像區域中沒有任何影像，呈灰色顯示：

　　視頻捕獲卡參數未正確設置。可以試著在鼠標上點擊“圖像>圖像視頻設置”菜單，或者在圖像顯示區域點鼠標右鍵，在彈出的菜單中選擇“圖像視頻設置”，彈出圖像設置對話框。設定正確的亮度，對比度等參數即可?；蛘?，也有可能是視頻捕捉看驅動程序沒安裝好，那么就需要按照說明書中安裝驅動程序的方法重新安裝視頻卡驅動程序。

　　七、二次元影像儀的數據區計數出現異常：

　　有可能是由于RS232或光柵尺信號線連接不良造成的故障，將RS232信號線與光柵尺信號線取下，再重新插入即可。還有可能是系統設置不當造成故障，只需按說明書的方法設置各數軸的線性補償值，即可輕松完成。

　　那么今天的講解就先到這里了，相信大家對二次元影像儀的常見問題及解決方法也有了一定的認識。非常感謝您的耐心閱讀。
